Introdução
Projeto final
O Projeto final tem os seguintes critérios de avaliação (Percentagem da nota):
- Conter pelo menos um dispositivo de entrada (Teclado, botão, sensor...) (10%);
- Conter pelo menos um CI com função lógica digital (Portas lógicas, Flip-Flop, Codificador, Mux...) (10%);
- Conter pelo menos uma saída (LED, sete segmentos, LCD, Motor, Buzzer...) (10%);
- Conter pelo menos um microcontrolador (Arduino, micro:bit, ATtiny...) (20%);
- Possir simulação (Tinkercad, Proteus, Micro-Cap, PSIM, LTspice...) (20%);
- Mostrar funcionando em bancada e fazer um video explicativo (30%);
Data limite de entrega: 08/07/2026
A partir dos requisitos a equipe tem liberdade para usar tantos componentes e técnicas quanto achar necessário. Não deixe de conferir o Livro Projeto Final, o qual aborda com detalhes esta atividade.
Project HUB: https://projecthub.arduino.cc/
Template
Descrição do Projeto

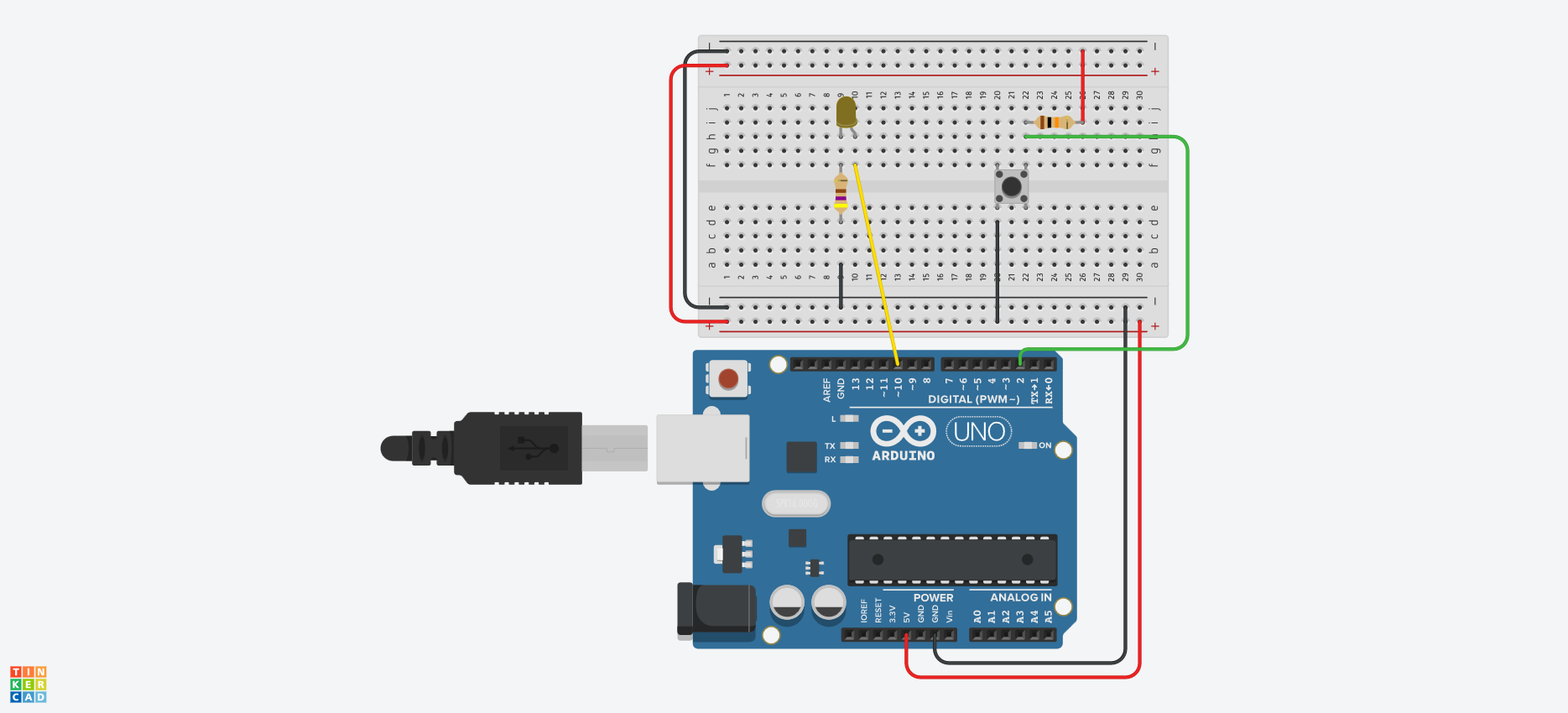

Aprenda a usar um botão e acender um LED usando Arduino.
Links
Fluxograma em Mermaid
Código do Arduino
void setup()
{
pinMode(2, INPUT);
pinMode(10, OUTPUT);
}
void loop()
{
// Se o botão estiver apertado:
if (digitalRead(2) == HIGH) {
// Ligue o LED.
digitalWrite(10, HIGH);
// Caso contrário,
} else {
// Desligue o LED.
digitalWrite(10, LOW);
}
delay(10); // Delay a little bit to improve simulation performance
}
Lista de componentes
| Nome | Quantidade | Componente |
|---|---|---|
| U1 | 1 | Arduino Uno R3 |
| R1 | 1 | 470 Ω Resistor |
| D2 | 1 | Amarelo LED |
| S1 | 1 | Botão |
| R2 | 1 | 10 kΩ Resistor |
