Exp9.4 - Circuito Integrado Contador 7490

Objetivos

• Estudar e utilizar o CI contador 7490

Preparação

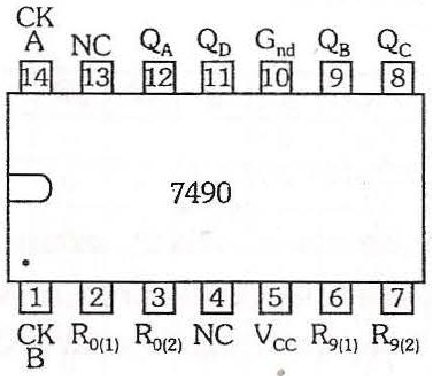

A figura a seguir mostra o diagrama elétrico e a pinagem do CI 7490.

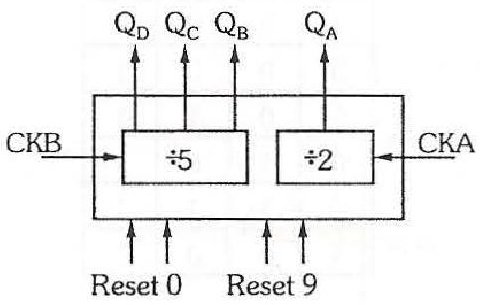

Este circuito possui internamente um divisor por 2 (contador módulo 2) e um divisor por 5 (contador módulo 5). Seus flip-flops são sensíveis à borda de descida do pulso de clock . Os dois circuitos divisores podem ser utilizados independentemente, mas, o controle de RESET é comum a ambos. Se as duas entradas $R*{0}$ são colocadas em nível lógico "1", todas as saídas vão para "0" e, se as entradas $R*{9}$ são colocadas em nível lógico "1", a saída fica igual a 1001.

CK	R01	R02	R91	R92	QD	QC	QB	QA
	X	0	X	0	Contagem
	0	X	0	X	Contagem
X	1	1	X	0	0	0	0	0
X	1	1	0	X	0	0	0	0
X	X	0	1	1	1	0	0	1
X	0	X	1	1	1	0	0	1

Este CI pode operar em três modos:

a) Modo 1: Contador de década

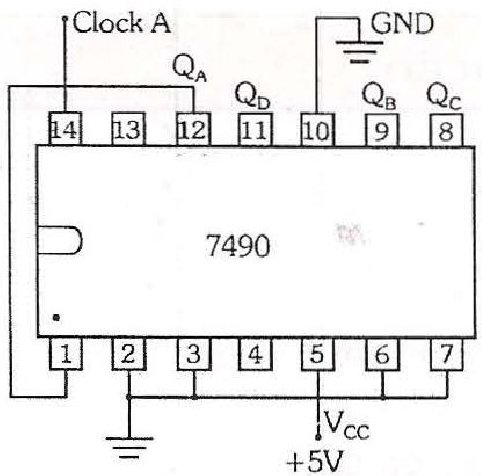

Neste caso, a entrada CKB deve ser ligada externamente à saída $Q\_{A}$ e os pulsos de clock devem ser aplicados à entrada CKA.

Modo 1

$Q_{D}$	$Q_{C}$	$Q_{B}$	$Q_{A}$
0	0	0	0
0	0	0	1
0	0	1	0
0	0	1	1
0	1	0	0
0	1	0	1
0	1	1	0
0	1	1	1
1	0	0	0
1	0	0	1

b) Modo 2: Divisor simétrico por 10

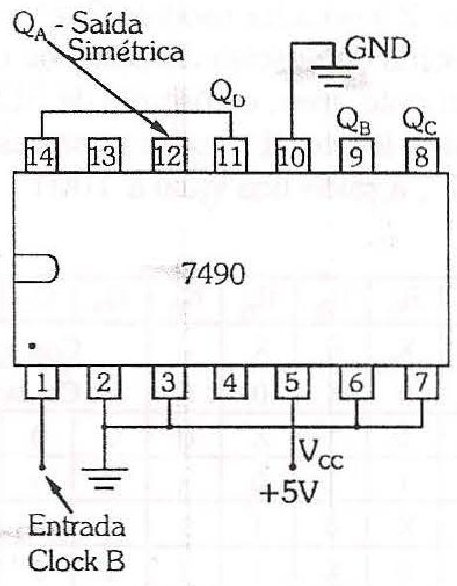

Neste caso, deve-se conectar a saída $Q*{D}$ externamente à entrada CKA e os pulsos de clock devem ser aplicados na entrada CKB. A saída $Q*{A}$ fornecerá uma onda quadrada simétrica com 1/10 da frequência do sinal CKB.

Modo 2

$Q_{D}$	$Q_{C}$	$Q_{B}$	$Q_{A}$
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
0	0	0	1
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1

c) Modo 3: Divisor por 2 e/ou divisor por 5

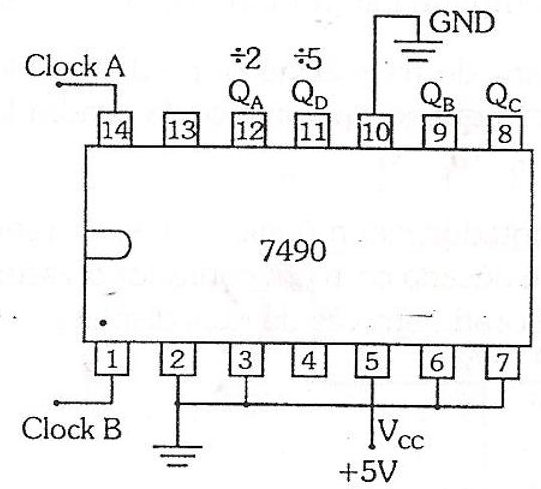

Neste caso, não há necessidade de ligações externas. Para o divisor por 2 utiliza-se CKA como entrada e $Q*{A}$ como saída. Para o divisor por 5 utiliza-se CKB como entrada $e Q*{D}$ como saída.

$Q_{D}$	$Q_{C}$	$Q_{B}$	$Q_{A}$
0	0	0	0
0	0	0	1
0	1	1
0	1	1
1	0	0

Exemplo de utilização - Contador Crescente Módulo 6 (0 a 5)

	QD	QC	QB	QA	Estado
Estado inicial	0	0	0	0	⓪
Após 1º CK	0	0	0	1	①
Após 2º CK	0	0	1	0	②
Após 3º CK	0	0	1	1	③
Após 4º CK	0	1	0	0	④
Após 5º CK	0	1	0	1	⑤
Após 6º CK	0	1	1	0	Retornar para ⓪

Após o $6^{\circ}$ pulso de clock, este contador deve voltar ao estado inicial 0. Observando-se a tabela do contador de décadas, percebe-se que é possivel utilizar as saídas $Q*{C}eQ*{B}$ para fornecer o RESET, desta forma o contador irá reiniciar o seu ciclo de contagem.

Contador crescente módulo 6 com CI 7490

Metodologia

M1- Será montado um contador de década utilizando o Cl 7490. Fornecendo pulsos de clock, a sequência de contagem será acompanhada por um display de 7 segmentos.

M2- Em seguida, será montado circuito divisor de frequência por 10 simétrico. Com o osciloscópio, será verificada a divisão da frequência de uma onda quadrada fornecida por um gerador de funções.

M3- A verificação experimental de um contador de módulo 60 será realizada pela interligação adequada de um contador de década com um contador crescente módulo 6. A sequência de contagem será monitorada através de dois displays.

Relação de Material

Quantidade	Descrição
1	matriz de contatos
1	fonte de alimentação de +5V
1	CI 7400
2	CI 7490
2	CI 7447
2	display de 7-segmentos tipo anodo comum
2	resistores de 1kΩ
14	resistores de 330Ω
1	chave H-H
1	gerador de onda quadrada com saída TTL
1	Osciloscópio
-	fios rígidos 0,51 mm∅

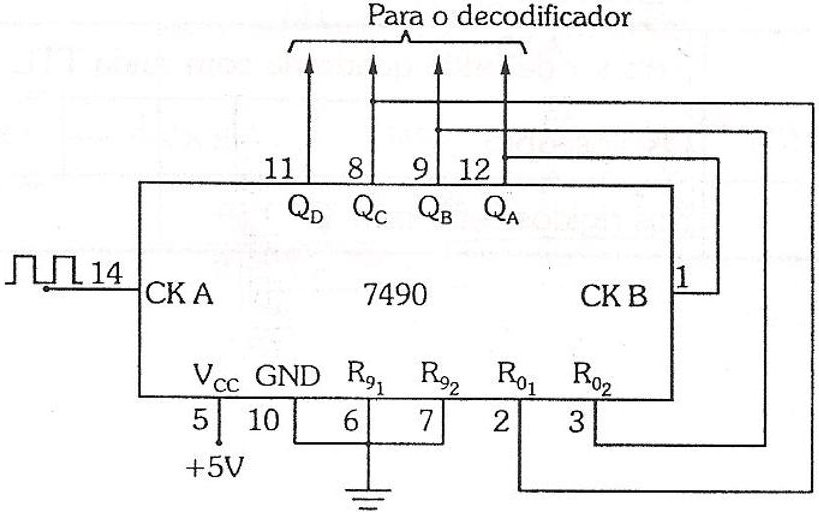

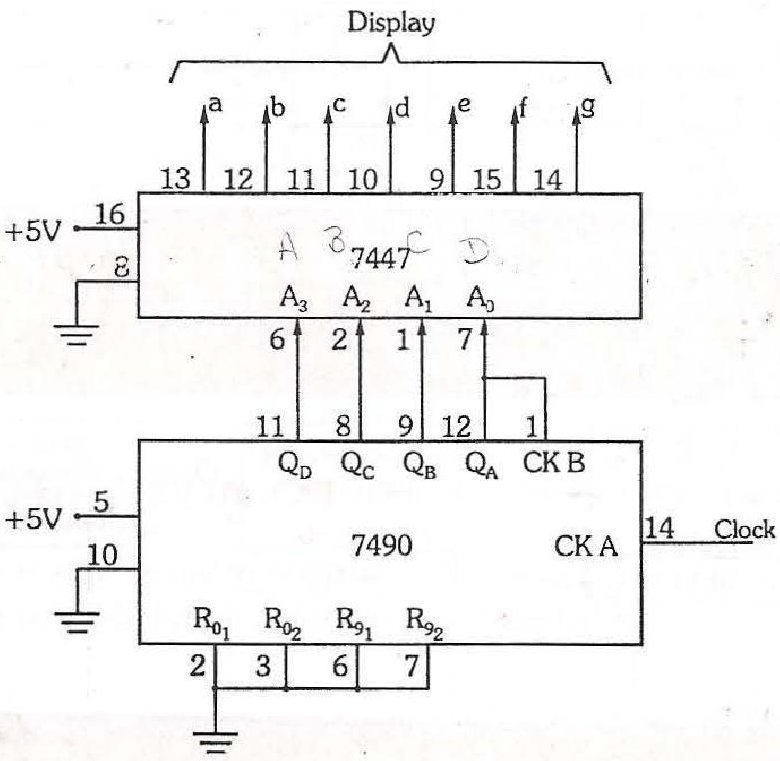

P1- Montar um contador de década conforme diagrama dado a seguir. Verificar a sequência de contagem através de um display (RI-I)

Obs: Para fornecer pulsos de clock adequados, utilizar o circuito eliminador de ruído.

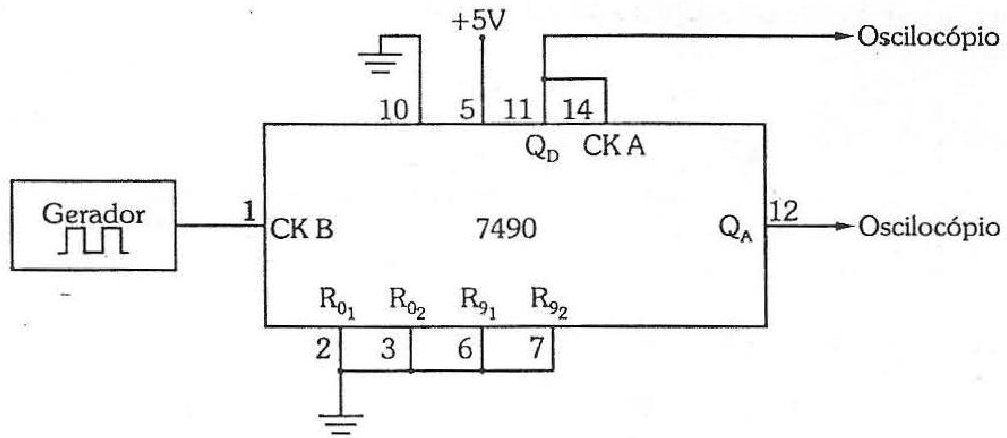

P2- Montar um circuito divisor de frequência por 10 simétrico, conforme diagrama dado a seguir. Utilizando o gerador de onda quadrada com saída TTL, ajustar a frequência em 10kHz e injetar na entrada CKB. Acompanhar com o osciloscópio o sinal nas saídas $Q*{A}$ e $Q*{D}$ (RI-II)

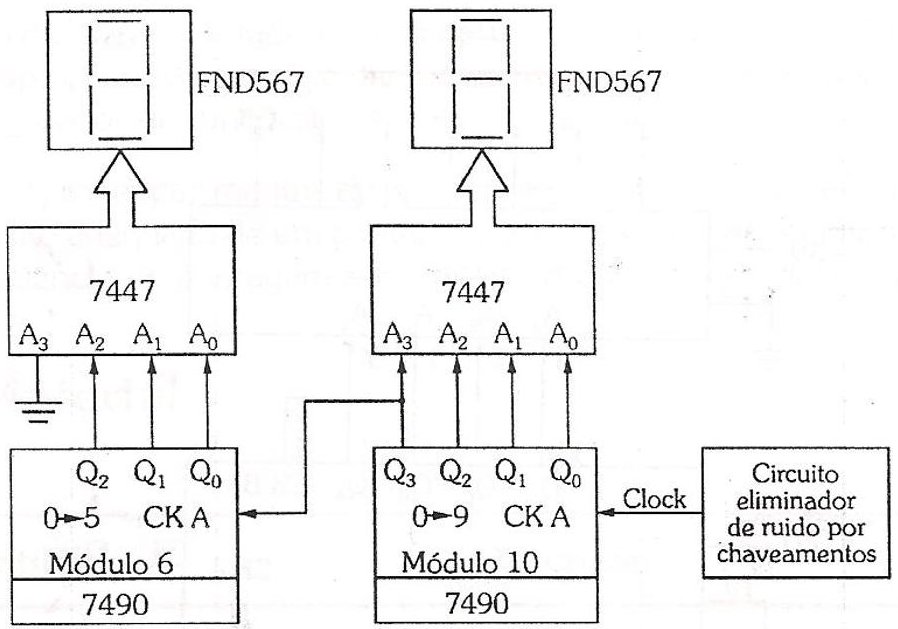

P3- Montar um contador módulo 60 conforme diagrama de blocos dado a seguir. Acompanhar nos displays, a sequência de contagem, conforme se aplicam pulsos de clock ao circuito (RI-III).

Q1. Utilizando o CI 7490, elabore um circuito divisor de frequência por 6. Explique.

Q2. Elabore com o CI 7490 um contador módulo 1000.

Q3. Projetar um contador módulo 24

Q4. Pesquisar as características do CI 4029

Instituição:
Curso: Discipl.: Série/Turma:
Prof.: Data: Conceito:
Nome	Nº

Relatório Imediato

I - Contador de Décadas com 7490

Para obter um contador de década com o 7490, conectou-se externamente a entrada CKB à saída $Q\_{A}$ e os pulsos de clock foram aplicados à entrada CKA.

	Display
Estado inicial
Após 1° CK
Após 2° CK
Após 3° CK
Após 4° CK
Após 5° CK
Após 6° CK
Após 7° CK
Após 8° CK
Após 9° CK
Após 10° CK

Circuito lógico utilizado

II - Divisor de Frequências por 10 Simétrico

Neste caso, ligou-se a saída $Q\_{D}$ à entrada CKA e os pulsos de clock foram aplicados à entrada CKB.

Circuito lógico utilizado

Em seguida mediu-se, através do osciloscópio, as frequencias nas saídas $Q*{D}$ e $Q*{A}$ :

$$\begin{array}{l} F _ {Q _ {D}} = \mathrm {H z} \\ F _ {Q _ {A}} = \mathrm {H z} \\ \end{array}$$

A saída $Q\_{A}$ forneceu uma onda quadrada simétrica de frequência igual a ___ da frequência do sinal aplicado em CKB.

III - Contador Módulo 60

60. Utilizou-se o diagrama em blocos a seguir, como base para projetar o contador de módulo

Montou-se, então, o seguinte circuito:

Observou-se, então, que o contador realiza a contagem de _ a _.

Comentários: ___
