Exp9.3 - Contadores Síncronos
- Projetar e ensaiar contadores sincronos.

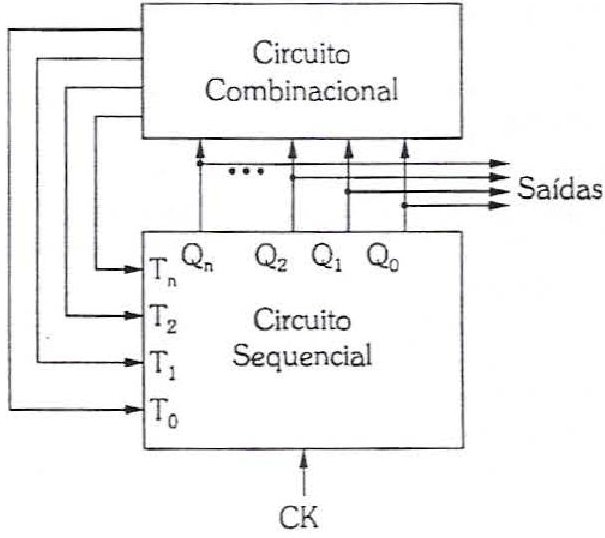

O projeto de um contador sincrono corresponde a determinar o circuito combinacional que irá determinar os estados futuros (entradas dos flip-flops) a partir dos estados atuais (saídas dos flip-flops). Deve-se então, conhecer a sequência de contagem desejada e o tipo de flip-flop utilizado a fim de se projetar o circuito combinacional.
O contador sincrono é mais versátil que o contador assíncrono, pois permite elaborar qualquer sequência de contagem e admite uma frequência maior dos pulsos de clock.
M1- Será montado e ensaiado um contador sincrono com flip-flop tipo T. Estes flip-flops serão obtidos a partir de flip-flops JK master-slave (CI7476).

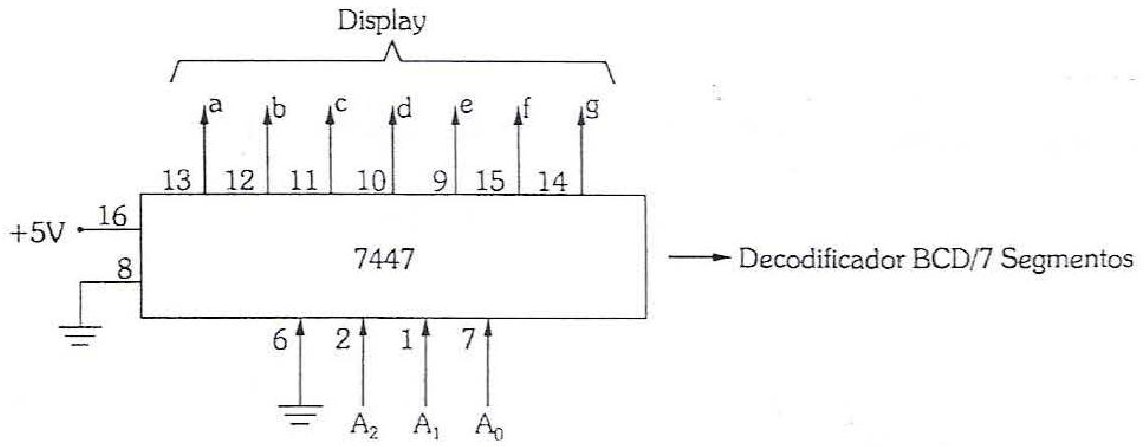

M2- Fornecendo pulsos de clock, será avaliada experimentalmente a sequência de contagem através de um display de 7 segmentos.
M3- Em seguida, será projetado um contador sincrono crescente módulo 10 com flip-flops tipo T, acompanhando as seguinte etapas de projeto:
a) Obtenção da tabela-verdade do contador sincrono desejado
b) Elaboração dos Mapas de Veitch-Karnaugh para obtenção das equações de saída do circuito combinacional.
c) Interligação do circuito sequencial com o combinacional.
M4- Uma vez montado o circuito completo, serão aplicados pulsos de clock e observada a sequência de contagem através do display.
Relação de Material
| Quantidade | Descrição |
| 1 | matriz de contatos |
| 1 | fonte de alimentação de +5V |
| 1 | CI 7400 |
| 1 | CI 7408 |
| 2 | CI 7476 |
| 1 | CI 7447 |
| 1 | CI 7432 |
| 1 | display de 7-segmentos tipo anodo comum |
| 7 | resistores de 330Ω |
| 2 | resistores de 1kΩ |
| 1 | chave H-H |
| - | fios rígidos de 0,51 mm∅ |
Praticando

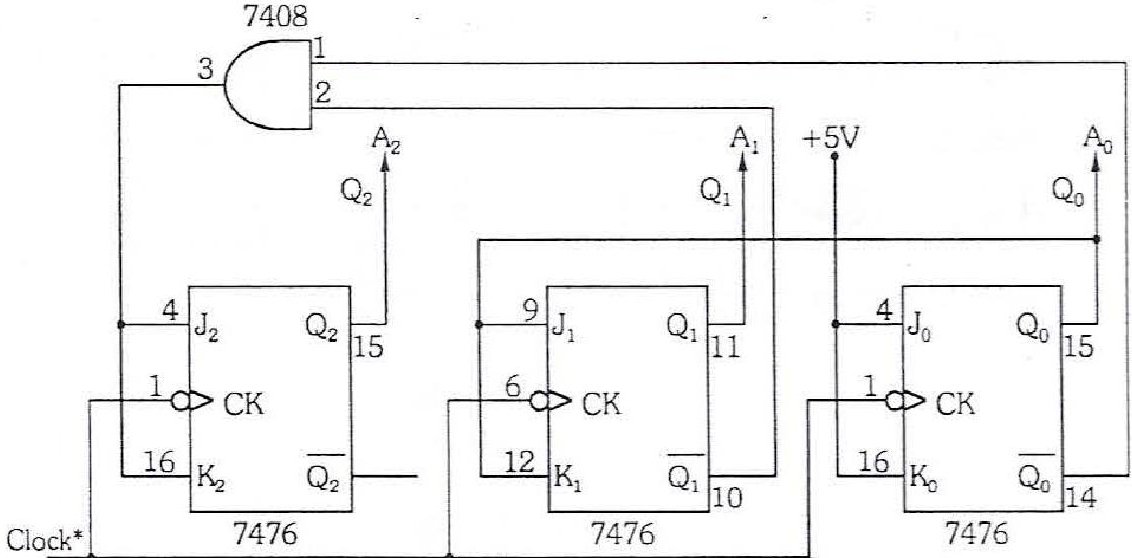

P1- Montar o contador sincrono conforme o diagrama a seguir. Aplicar pulso de clock e anotar a sequência de contagem (RI-I).
Obs: Para fornecer pulsos de clock adequados, utilizar o circuito eliminador de ruído.
P2- Projetar, montar e verificar o funcionamento de um contador sincrono crescente de módulo 10 com flip-flops tipo T (RI-II).
Questões
Q1. Projetar um contador de década sincrono com flip-flops tipo D.
Q2. Forneça o diagrama de estados completo de um contador sincrono crescente módulo 10 que utiliza flip-flops tipo T (devem-se considerar os estados secundários).
Q3. Projetar um contador sincrono decrescente módulo 8 com flip-flops JK.
Q4. Pesquisar as características principais do CI 74190 (contador sincrono bi-directional).

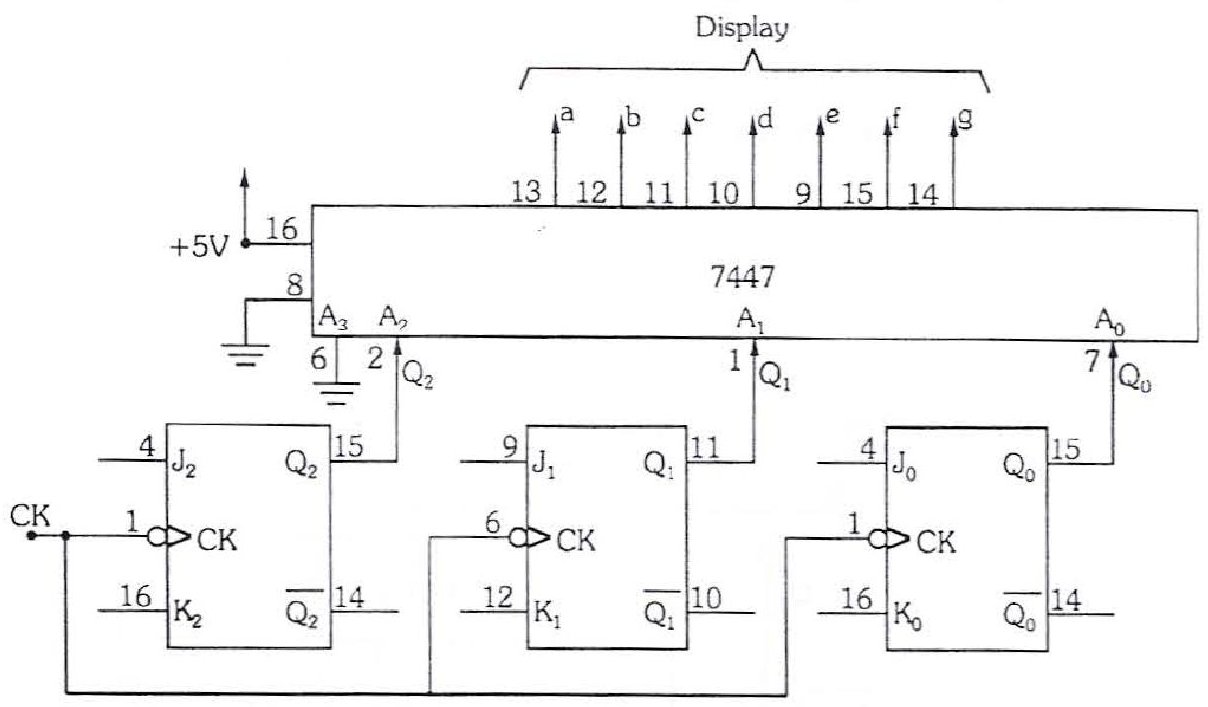

Q5. Avaliar a sequência de contagem do circuito a seguir. Adotar estado inicial = 0.
| Instituição: | ||
| Curso: Discipl.: Série/Turma: | ||
| Prof.: Data: Conceito: | ||
| Nome | N° | |
Relatório Imediato da Experiência 9.3
Contadores Sincronos
I - Contador Síncrono com Flip-Flops Tipo T
Utilizou-se o circuito a seguir, no qual os flip-flops tipo T foram montados através de Flip- Flops tipo JK Master-Slave com as entradas curto-circuitadas.
Aplicando-se pulsos de clock, verificou-se a seguinte sequência de contagem através do display:
| Display | |
| Estado inicial | |
| Após 1º CK | |
| Após 2º CK | |
| Após 3º CK | |
| Após 4º CK | |
| Após 5º CK | |
| Após 6º CK | |
| Após 7º CK | |
| Após 8º CK | |
| Após 9º CK |
Circuito lógico utilizado
II - Projeto de um Contador Síncrono Módulo 10 com Flip-Flop Tipo T
a) Tabela-verdade do contador.
| Estado atual | Estado futuro | Saídas atual dos Flip-Flops | Saídas futuras dos Flip-Flops | Entrada dos Flip-Flops Tipo T | ||||||||||
| Q3 | Q2 | Q1 | Q0 | Q3 | Q2 | Q1 | Q0 | T3 | T2 | T1 | T0 | |||
| 0 | ||||||||||||||
| 1 | ||||||||||||||
| 2 | ||||||||||||||
| 3 | ||||||||||||||
| 4 | ||||||||||||||
| 5 | ||||||||||||||
| 6 | ||||||||||||||
| 7 | ||||||||||||||
| 8 | ||||||||||||||
| 9 | ||||||||||||||

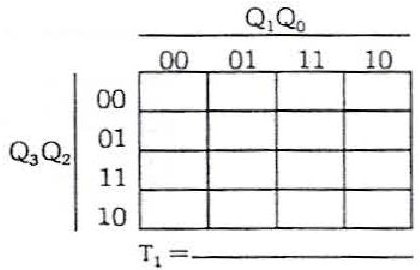

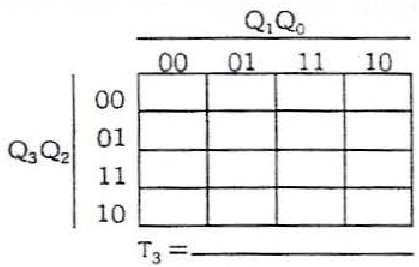

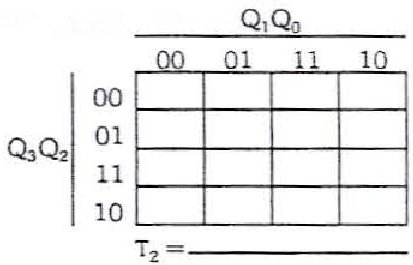

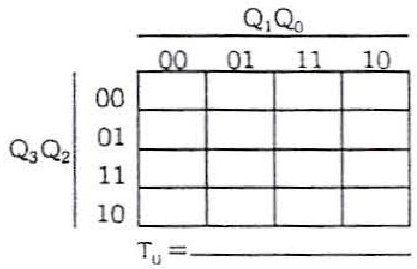

b) Mapas de Veitch-Karnaugh para obtenção das equações de saída.
c) Desenho do circuito
