Exp9.1 - Contadores Assíncronos
- Verificar o funcionamento de contadores assincronos crescentes e decrescentes.
Conceitos
1-Contador Assíncrono Crescente
Nestes contadores, a saída de um flip-flop é ligada à entrada de clock do flip-flop seguinte, ou seja, somente um flip-flop é controlado por pulsos de clock externos.
O número "n" de estados internos irá caracterizar o módulo do contador. Assim, por exemplo, um contador que possui oito estados internos é dito de módulo 8. Se este contador for do tipo crescente, a sua base binária de contagem é de 000 a 111.

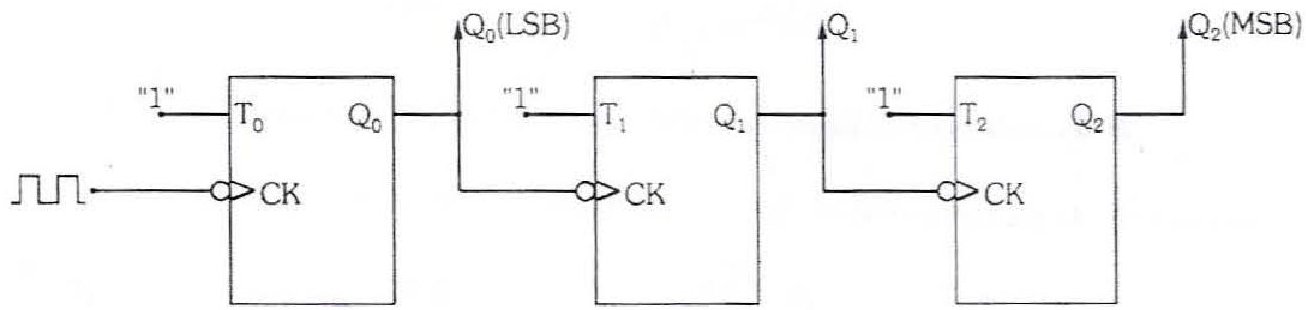

Contador Assíncrono Crescente (UP) Módulo 8
O ciclo de contagem se repete após o pulso de clock, pois todas as saídas mudam de nível lógico "1" para nível "0", forçando o retorno ao estado inicial: , e .
Pode-se, entao, construir a seguinte tabela:
| Q2 | Q1 | Q0 | Estado | |
| Estado inicial | 0 | 0 | 0 | ⓪ |
| Após 1° CK | 0 | 0 | 1 | ① |
| Após 2° CK | 0 | 1 | 0 | ② |
| Após 3° CK | 0 | 1 | 1 | ③ |
| Após 4° CK | 1 | 0 | 0 | ④ |
| Após 5° CK | 1 | 0 | 1 | ⑤ |
| Após 6° CK | 1 | 1 | 0 | ⑥ |
| Após 7° CK | 1 | 1 | 1 | ⑦ |
| Após 8° CK | 0 | 0 | 0 | ⓪ |
Sequência de Saída do Contador Assíncrono Crescente Módulo 8

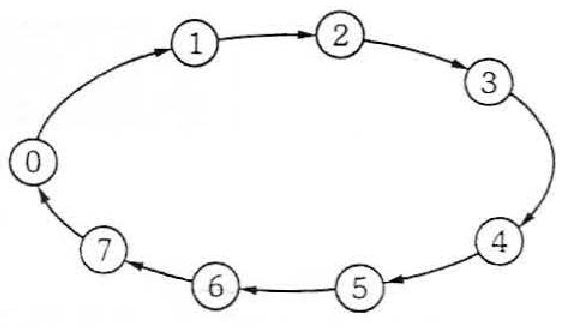

Diagrama de Estados do
Contador Crescente Módulo 8
2-Contador Assíncrono Decrescente
O contador módulo 8 também pode formecer em suas saídas, uma contagem decrescente como mostra o diagrama de estados abaixo:

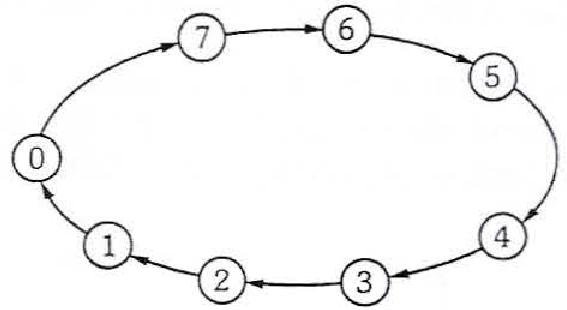

Diagrama de Estados de um Contador Decrescente Módulo 8
Uma das formas de se contruir um contador assíncrono decrescente módulo 8 é dada abaixo:

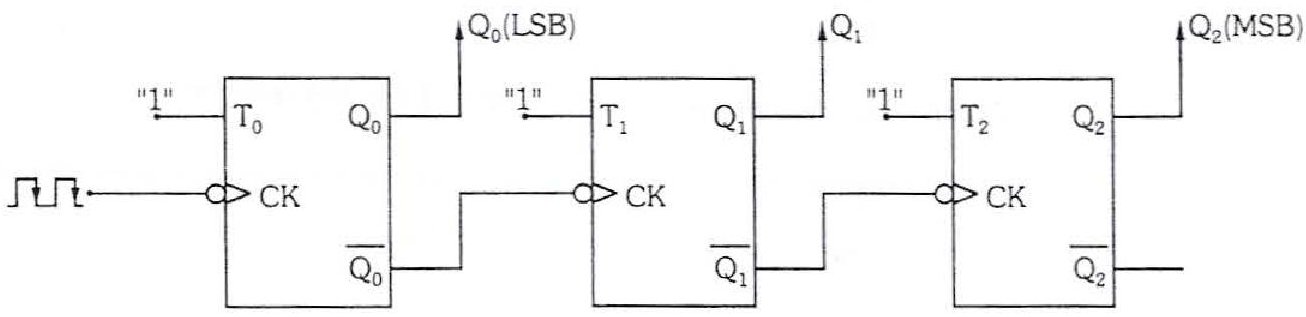

Contador Assíncrono Decrescente (DOWN) Módulo 8
3-Contador UP-DOWN (Crescente-Decrescente)

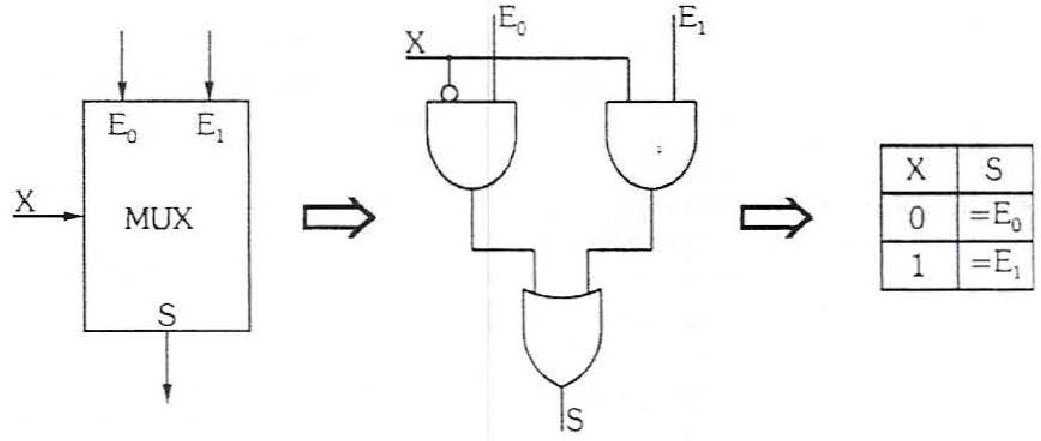

Conhecendo-se os dois tipos de contadores assíncronos, crescente e decrescente, pode-se construir um contador assíncrono denominado UP-DOWN. O circuito irá combinar ambos os contadores em um só. A escolha do modo de contagem é realizada através de uma entrada de controle, como mostra a figura a seguir:

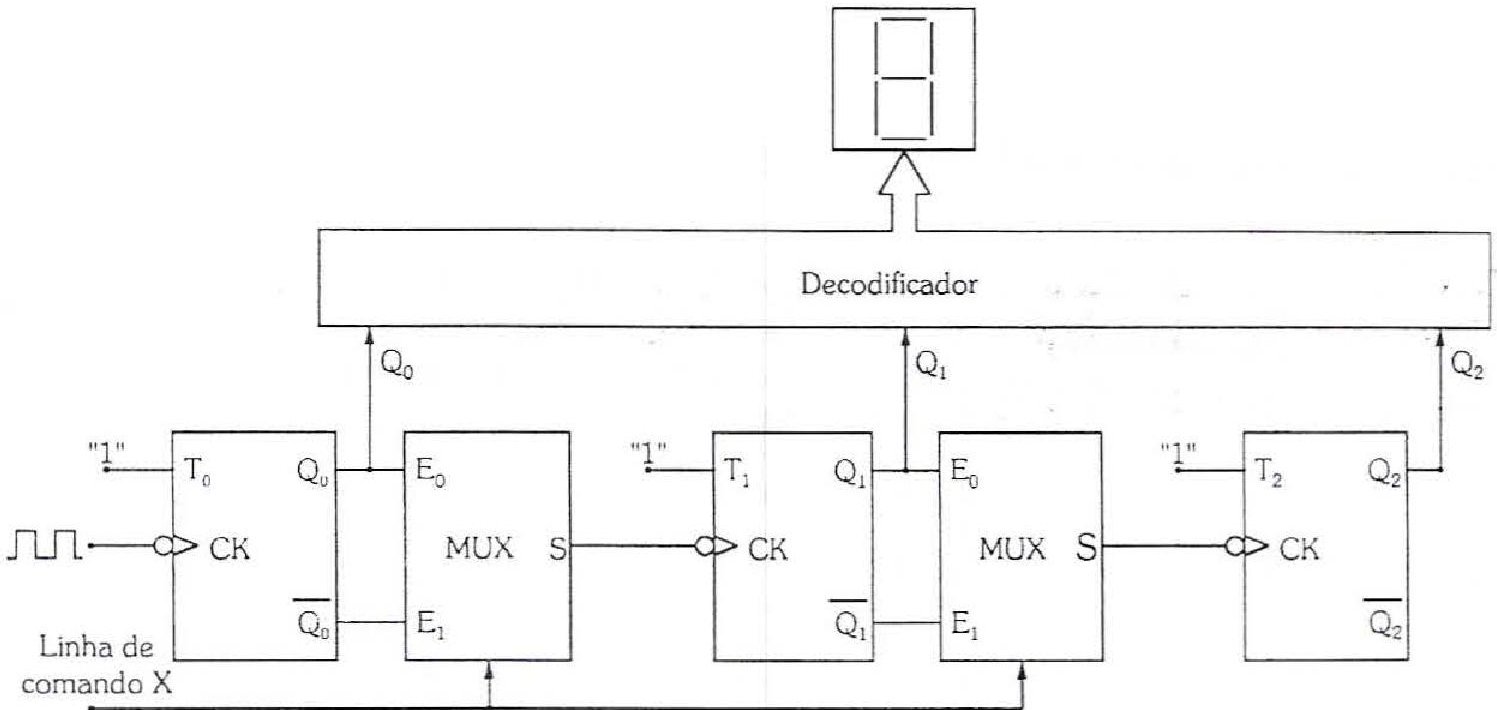

Contador Assíncrono UP-DOWN Módulo 8
Recordando...
M1- Será montado, inicialmente, um contador assíncrono crescente de módulo 16 (de 0 a 15), utilizando flip-flops tipo JK master-slave e depois um contador decrescente de módulo 16.
M2- Em seguida, será montado um contador assíncrono UP-DOWN de módulo 8. Uma linha de controle irá determinar o tipo de contagem. Esta contagem será monitorada por um display de sete segmentos, utilizando-se o CI 7447 para decodificar/acionar o display.
Relação de material
| Quantidade | Descrição |
| 1 | matriz de contatos |
| 1 | fonte de alimentação de +5V |
| 1 | CI 7400 |
| 1 | CI 7408 |
| 1 | CI 7432 |
| 2 | CI 7476 |
| 2 | CI 4027 |
| 1 | CI 7447 |
| 1 | Display de 7-segmentos tipo anodo comum |
| 4 | LEDs |
| 8 | resistores de 330Ω |
| 6 | resistores de 1Ω |
| 1 | chave H-H |
| - | fios rígidos 0,51 mm∅ |
Praticando

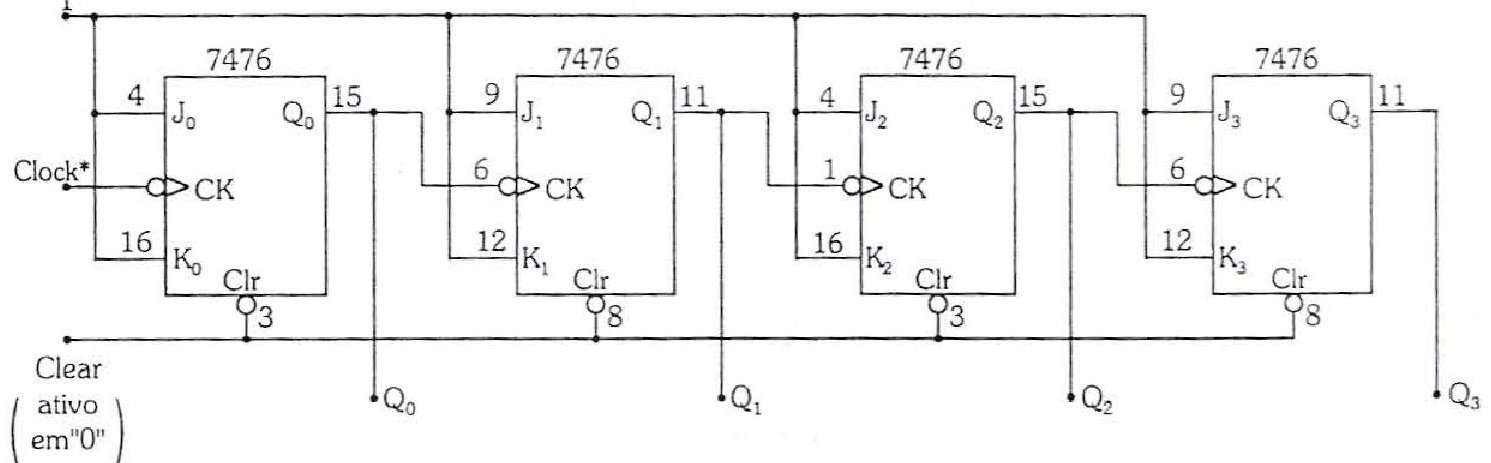

P1- Utilizando-se flip-flops tipo JK master-slave, sensíveis à borda de descida (C17476), montar e estudar a sequência de contagem do circuito mostrado a seguir. Impor estado inicial igual a zero, através do controle Clear (RI-I).
Obs: Para fornecer pulsos de clock adequados, utilizar o circuito eliminador de ruído.

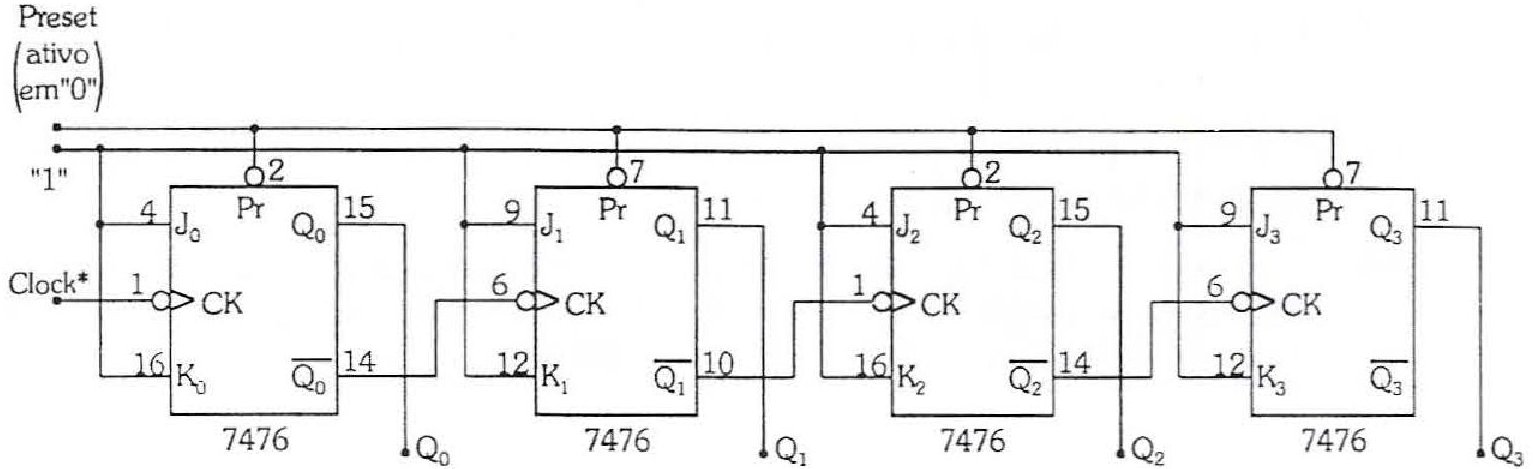

P2- Montar e estudar a sequência de contagem do circuito a seguir. Impor estado inicial igual a 15, através do controle Preset (RI-II).
Obs: Para fornecer pulsos de clock adequados, utilizar o circuito eliminador de ruído.

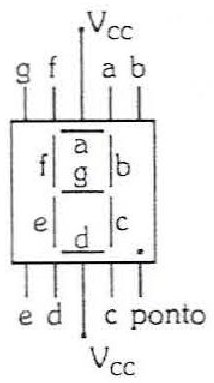

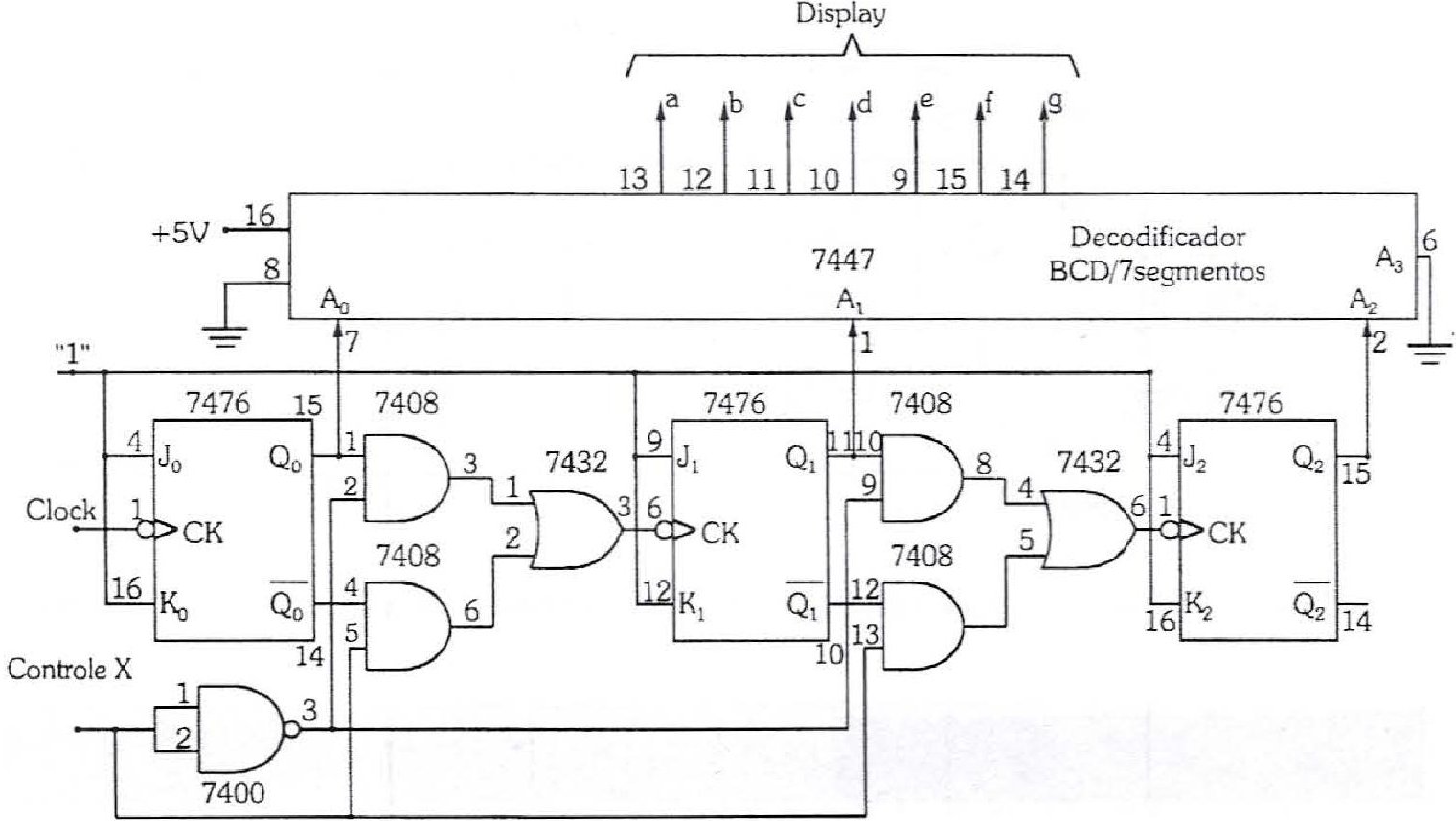

P3- Montar um contador assíncrono UP-DOWN de módulo 8 como o da figura a seguir, onde a sequência de contagem é monitorada através de um display de 7 segmentos.
Obs: Para fornecer pulsos de clock adequados, utilizar o circuito eliminador de ruído.
P4- Colocar a linha de controle X em "0" e aplicar pulsos de clock, monitorando a sequência de contagem através do display (RI-IIIa).
P5- Colocar a linha de controle X em "1" e aplicar pulsos de clock, monitorando a sequência de contagem através do display (RI-IIIb).

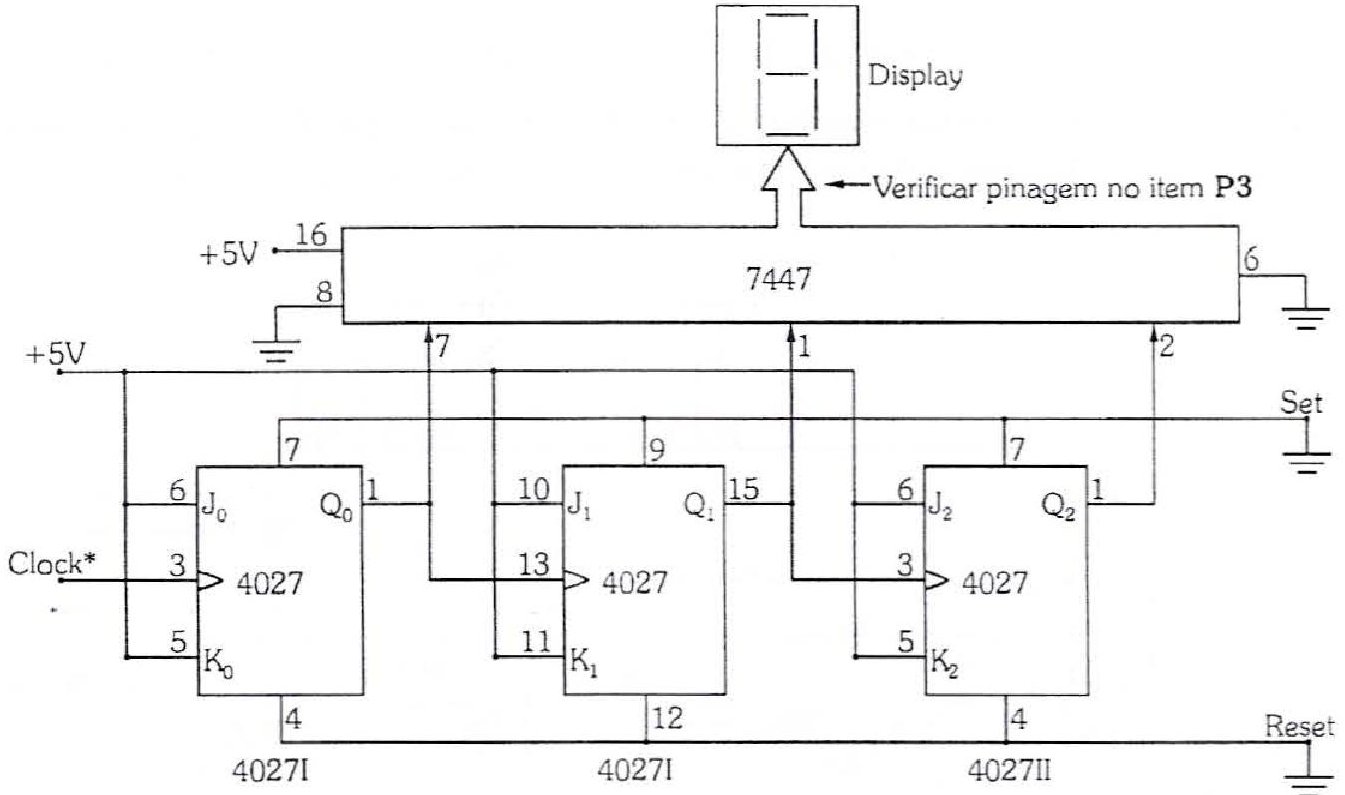

P6- Utilizando flip-flops JK sensíveis à borda de subida (CI 4027), montar o contador assíncrono a seguir. A sequência de contagem será monitorada pelo display de 7 segmentos. Para isso utiliza-se o CI 7447 (RI-IV).
Obs: Para fornecer pulsos de clock adequados, utilizar o circuito eliminador de ruído.
Questões
Q1. Caracterizar contadores assíncronos.
Q2. Quantos flip-flops são necessários para construir um contador de módulo 64?
Q3. Um contador assíncrono de módulo 16 pode ser utilizado como um divisor de frequência por 16? Justifique.
Q4. Utilizando flip-flops JK sensíveis à borda de subida, implementar um contador assíncrono decrescente módulo 8. Explicar o seu funcionamento.
| Instituição: | ||
| Curso: Discipl.: Série/Turma: | ||
| Prof.: Data: Conceito: | ||
| Nome | Nº | |
Relatório Imediato da Experiência 9.1
Contadores Assincronos
I - Contador Assíncrono Crescente Módulo 16
Utilizou-se o circuito a seguir, através do qual, a partir do estado inicial 0, aplicaram-se pulsos de clock e verificou-se a sequência de contagem, na base binária, através de leds.
Circuito lógico utilizado
| Q3 | Q2 | Q1 | Q0 | |
| Estado inicial | 0 | 0 | 0 | 0 |
| Após 1° CK | ||||
| Após 2° CK | ||||
| Após 3° CK | ||||
| Após 4° CK | ||||
| Após 14° CK | ||||
| Após 15° CK | ||||
| Após 16° CK |
II - Contador Assíncrono Decrescente Módulo 16
Utilizou-se circuito a seguir, através do qual, a partir do estado inicial 15, aplicaram-se pulsos de clock e verificou-se a sequência de contagem, na base binária, através de leds.
| Q3 | Q2 | Q1 | Q0 | |
| Estado inicial | 1 | 1 | 1 | 1 |
| Após 1º CK | ||||
| Após 2º CK | ||||
| Após 3º CK | ||||
| Após 4º CK | ||||
| · · · | ||||
| Após 14º CK | ||||
| Após 15º CK | ||||
| Após 16º CK |
Circuito lógico utilizado
III- Contador Assíncrono UP-DOWN Módulo 8
a) Utilizou-se o circuito a seguir, através do qual, colocando-se o controle de modo de contagem (controle X) em nível lógico "0" e aplicando-se pulsos de clock, verificou-se a sequência de contagem através do display.
| Controle X | Dígito Display | |
| Estado inicial | 0 | |
| Após 1º CK | 0 | |
| Após 2º CK | 0 | |
| Após 3º CK | 0 | |
| Após 4º CK | 0 | |
| Após 5º CK | 0 | |
| Após 6º CK | 0 | |
| Após 7º CK | 0 | |
| Após 8º CK | 0 |
Circuito lógico utilizado
b) Utilizando-se o mesmo circuito, alterando-se o controle de modo de contagem (controle X) para nível lógico "1" e aplicando-se pulsos de clock, verificou-se a sequência de contagem através do display.
| Controle X | Dígito Display | |
| Estado inicial | 1 | |
| Após 1º CK | 1 | |
| Após 2º CK | 1 | |
| Após 3º CK | 1 | |
| Após 4º CK | 1 | |
| Após 5º CK | 1 | |
| Após 6º CK | 1 | |
| Após 7º CK | 1 | |
| Após 8º CK | 1 |
IV - Contador Assíncrono com CI 4027
Utilizou-se o circuito a seguir, através do qual aplicaram-se pulsos de clock e monitorou-se a sequência de contagem através do display
| Q2 | Q1 | Q0 | |
| Estado inicial | 0 | 0 | 0 |
| Após 1º CK | |||
| Após 2º CK | |||
| Após 3º CK | |||
| Após 4º CK | |||
| Após 5º CK | |||
| Após 6º CK | |||
| Após 7º CK | |||
| Após 8º CK |
