Exp5.2 - Decodificador BCD-7 Segmentos

Objetivos

• Verificar o funcionamento de um CI decodificador em conjunto com um display de 7 segmentos.

Preparação

1) Display

Para a visualização dos algarismos decimais é comum utilizar um mostrador onde a combinação de 7 segmentos de retas, luminosos ou não, são capazes de formar os 10 algarismos do sistema decimal. Este dispositivo é conhecido como display de 7 segmentos. Existem displays de 7 segmentos eletromecânicos, outros construídos com lâmpadas incandescentes, displays que utilizam LEDs, cristal líquido, etc. Um tipo muito utilizado é o construído com LEDs.

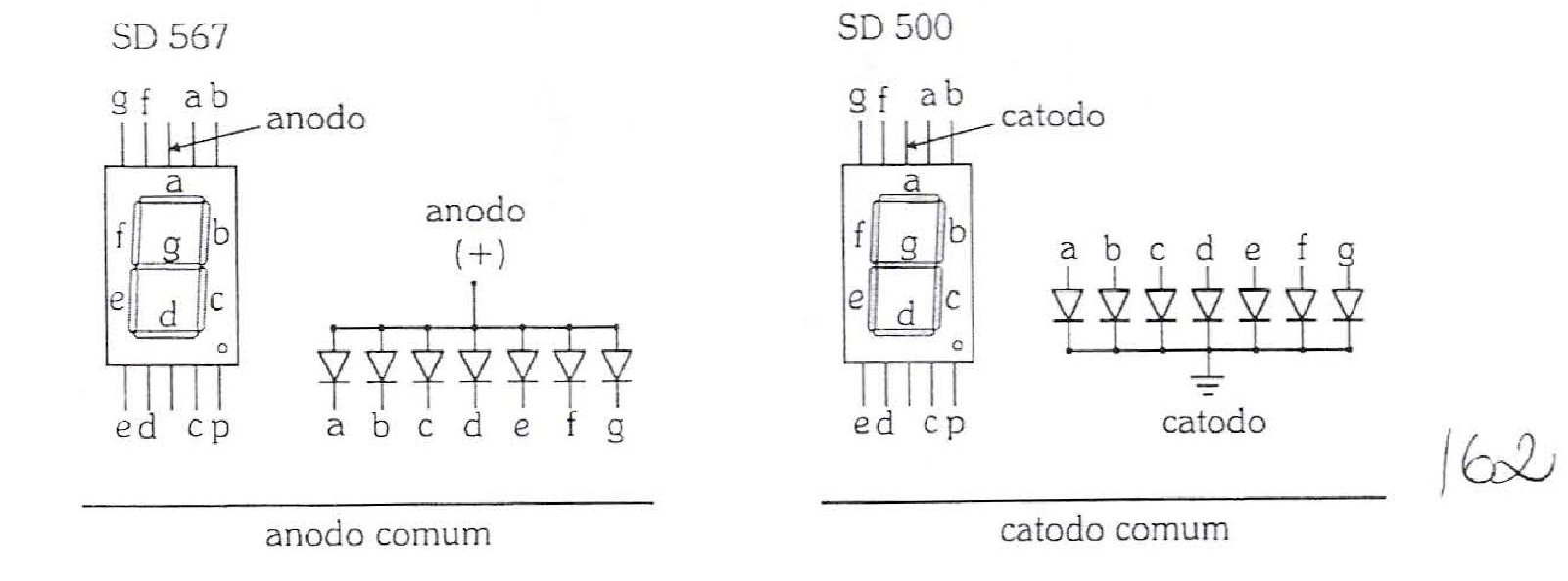

Os LEDs que constituem o display são alocados no componente numa disposição padrão recebendo cada um deles uma letra minúscula para identificação. As letras são a, b, c, d, e, f e g. Os displays trazem, ainda, um ponto identificado pela letra "p".

Quanto ao tipo de ligação interna, os displays podem ser classificados como anodo comum e catodo comum. No display anodo comum, todos os anodos dos LEDs que formam o display estão ligados entre si formando um único terminal - o anodo comum. No display catodo comum, todos os catodos dos LEDs que que formam o display estão ligados entre si formando um único terminal - o catodo comum.

Os LEDs que compõem o display suportam no máximo 2V/20mA, portanto não podem ser ligados diretamente nas saídas das porta lógicas. É necessário utilizar um resistor em série para proteger os LEDs da corrente excessiva.

2) Decodificador 7447

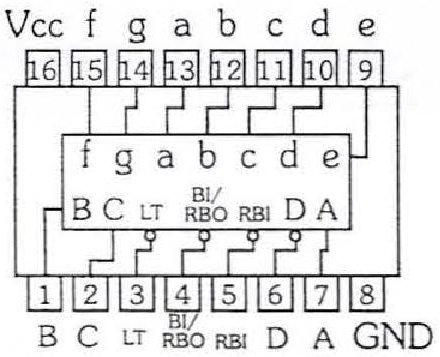

A figura seguinte mostra os pinos do CI 7447 - decodificador/driver BCD para 7 segmentos, ativo em nível baixo, saída - coletor aberto.

3. Tabela de funcionamento do CI 7447

Decimal ou Função

Entradas

BI/RBO

Saídas

LT

RBI

D

C

B

A

a

b

c

d

e

f

g

0

H

H

L

L

L

L

H

L

L

L

L

L

L

H

1

H

X

L

L

L

H

H

H

L

L

H

H

H

H

2

H

X

L

L

H

L

H

L

L

H

L

L

H

L

3

H

X

L

L

H

H

H

L

L

L

L

H

H

L

4

H

X

L

H

L

L

H

H

L

L

H

H

L

L

5

H

X

L

H

L

H

H

L

H

L

L

H

L

L

6

H

X

L

H

H

L

H

H

H

L

L

L

L

L

7

H

X

L

H

H

H

H

L

L

L

H

H

H

H

8

H

X

H

L

L

L

H

L

L

L

L

L

L

L

9

H

X

H

L

L

H

H

L

L

L

H

H

L

L

10

H

X

H

L

H

L

H

H

H

H

L

L

H

L

11

H

X

H

L

H

H

H

H

H

L

L

H

H

L

12

H

X

H

H

L

L

H

H

L

H

H

H

L

L

13

H

X

H

H

L

H

H

L

H

H

L

H

L

L

14

H

X

H

H

H

L

H

H

H

H

L

L

L

L

15

H

X

H

LT-lamp-test BI-blanking imput RBO-ripple-blanking output RBI-ripple-blanking input

Metodologia

M1- Será implementado um circuito acionador decodificador para display de 7 segmentos usando o CI 7447 e um display anodo comum do tipo SD 567.

Quantidade	Descrição
1	fonte de tensão de 5V
1	matriz de contatos
1	multimetro
1	CI 7447 94LS47 0/00 1,20
1	Display SD 567(anodo comum) 0/00 1,90
7	resistores de 330Ω
2	cabos banana-banana
-	fios rígidos 0,51 mm∅

Praticando

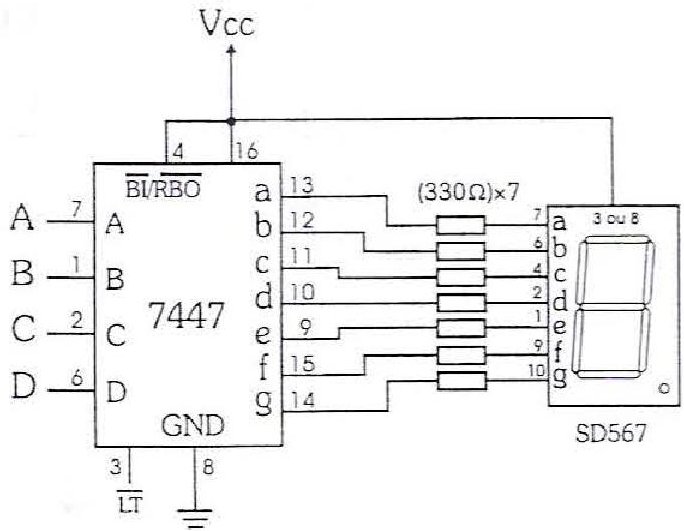

P1- Implementar o circuito abaixo.

P2- Ligar a fonte de alimentação e aplicar níveis lógicos às entradas A, B, Ce D do circuito, conforme as indicações das linhas da tabela verdade. Para cada situação de entrada verificar o algarismo formado no display. (RI-I)

P3- Colocar por um instante a entrada Lamp Test em nível baixo, ligando-se o pino 3 ao terra do circuito. (RI-II)

P4- Verificar o que acontece ao passar a entrada $\overline{\mathrm{BI}} / \overline{\mathrm{RBO}}$ do Vcc para o terra. (RI-III)

Q1- Relacionar as diferenças de funcionamento entre os CIs 4511 e 7447.

Q2- Explicar o que acontece quando ocorre nas entradas A, B, C e D do CI 7447 um número binário superior a 9 decimal.

Q3- Pesquisar uma possivel aplicação para a entrada $\overline{\mathrm{BI}} / \overline{\mathrm{RBO}}$ .

Instituição:
Curso: Discipl.: Série/Turma:
Prof.: Data: Conceito:
Nome		Nº

Relatório Imediato da Experiência 5.2

Decodificador BCD-7 Segmentos

I- Tabela de resultados e desenho esquemático da montagem

A tabela abaixo mostra na coluna "Saída" os algarismos decimais obtidos com a variação das entradas do circuito decodificador, desde 0000 até 1111.

N°	Entradas					Saída
	D	C	B	A	BI/RBO	Display
0	0	0	0	0	1
1	0	0	0	1	1
2	0	0	1	0	1
3	0	0	1	1	1
4	0	1	0	0	1
5	0	1	0	1	1
6	0	1	1	0	1
7	0	1	1	1	1
8	1	0	0	0	1
9	1	0	0	1	1
10	1	0	1	0	1
11	1	0	1	1	1
12	1	1	0	0	1
13	1	1	0	1	1
14	1	1	1	0	1
15	1	1	1	1	1

II- Teste da entrada LT ( Lamp Test)

Ao colocar o pino 3 em nível baixo observa-se que ___

desta forma é possível saber quando ___ encontra-se

em bom estado de funcionamento.

III- Teste da entrada BI / RBO

Ao colocar esta entrada em nível baixo observa-se ___

---
