Exp4.2 - Tabela-Verdade de um Circuito Combinacional

Objetivos

• Implementar um circuito combinacional usando portas lógicas.

• Familiarização com montagens de circuitos lógicos.

• Preencher a tabela-verdade de um circuito combinacional.

• Vivenciar na prática, a aplicação de conceitos teóricos.

Preparação

Conceitos

1) Níveis Lógicos TTL

Para colocar o nível lógico "1" na entrada de uma porta lógica, ligar o terminal correspondente ao (+) da fonte de alimentação de 5Vcc.

Para colocar o nível lógico "0" na entrada de uma porta lógica, ligar o terminal correspondente ao (-) da fonte de alimentação (terra do circuito lógico).

2) Escrevendo uma Expressão lógica

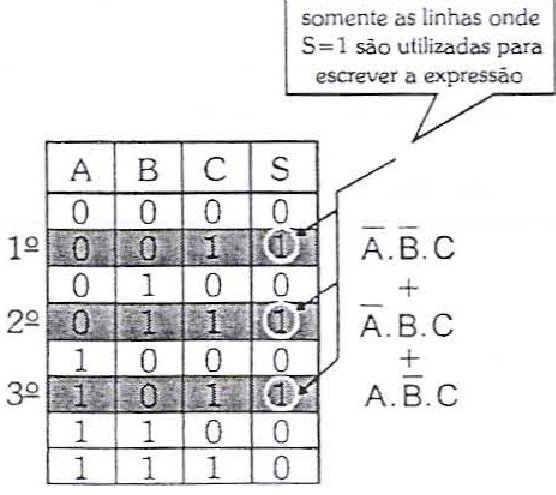

A expressão lógica $S=\overline{A}.\overline{B}.C+\overline{A}.B.C+A.\overline{B}.C$ está escrita como uma soma de produtos. No exemplo abaixo, para escrever a expressão lógica como soma de produtos, utilizam-se todas as linhas onde as células da coluna S possuem o conteúdo "1".

Da primeira linha marcada, escreve-se o produto $\overline{{A}}.\overline{{B}}.C$ , pois $A=0$ , $B=0$ e $C=1$ . As variáveis iguais a zero recebem uma barra sobre elas. Da segunda linha, escreve-se $\overline{{A}}.B. C$ , pois $A=0$ , $B=1$ e $C=1$ e da tercera linha, $A.\overline{{B}}.C$ , pois $A=1$ , $B=0$ e $C=1$ .

A expressão se completa através da operação OU (+) que efetua a soma dos produtos.

$$S = \overline {{\mathrm {A}}}. \overline {{\mathrm {B}}}. C + \overline {{\mathrm {A}}}. B. C + A. \overline {{\mathrm {B}}}. C$$

Metodologia

M1- Para estudar o comportamento de um certo circuito lógico combinacional, o circuito será implementado, e o seu funcionamento será registrado em uma tabela, denominada tabela-verdade do circuito. O resultado será utilizado para escrever a expressão lógica do circuito.

Relação de Material

Quantidade	Descrição
1	fonte de tensão de 5V
1	multimetro
1	matriz de contatos
1	CI 7404
1	CI 7408
1	CI 7432
1	LED
1	resistor de 1kΩ
2	cabos banana-banana
-	fios rígidos 0,51 mm∅

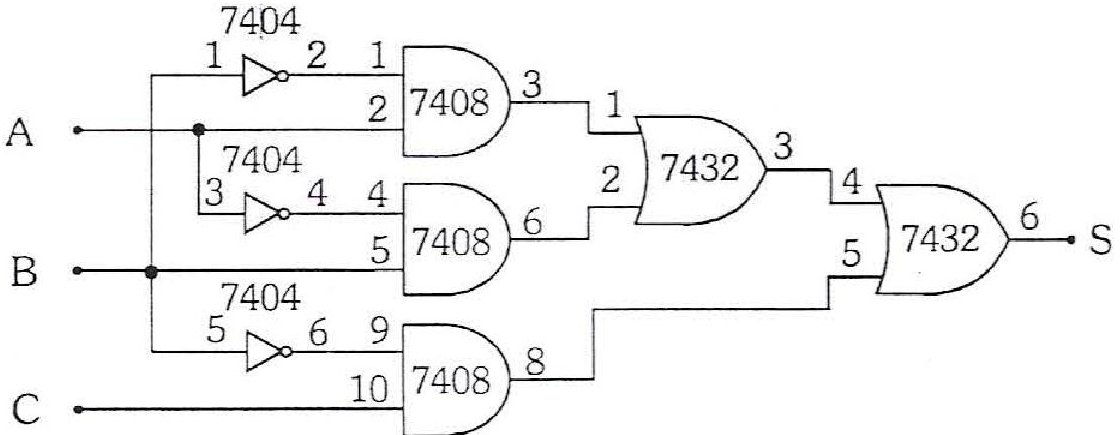

P1- Construir o circuito seguinte.

P2- Variar os estados lógicos das entradas A, Be C conforme a tabela. Verificar o estado lógico na saída S com um multimetro ou um provador lógico. (RI-I)

P3- Elaborar a expressão lógica do circuito a partir da tabela obtida. (RI-II)

P4- Escrever no próprio circuito, em cada uma das saídas, a expressão lógica naquele ponto. Compare a expressão obtida na última saída do circuito com a obtida no item P3. Faça um comentário a respeito. (RI-III)

Instituição:
Curso: Discipl.: Série/Turma:
Prof.: Data: Conceito:
Nome		Nº

Relatório Imediato da Experiência 4.2

Tabela-Verdade de um Circuito Combinacional

I - Tabela-Verdade

A tabela abaixo mostra o comportamento da saída S do circuito em relação às combinações lógicas das entradas A, B e C.

Circuito lógico utilizado

A	B	C	S

II - Expressão Lógica

A expressão lógica do circuito foi escrita usando-se as regras da lógica positiva, onde as linhas da tabela-verdade, referentes à saída com nível lógico "1", aparecem na expressão como parcelas "AND" (E) que se relacionam entre si através da operação OR (OU). Em algumas parcelas, as variáveis A, B ou C aparecem barradas. Isto acontece quando, na tabela-verdade, o conteúdo das células referentes a elas estão preenchido com "0".

III - Expressão Lógica Simplificada

No próprio circuito, escrevendo-se a expressão em cada uma das saídas das portas lógicas, na última porta obtém-se a expressão:

S = ___

Comentário: ___

---
